1. التعريف والنظرة العامة

يشير اختبار النظافة إلى عملية تقنية للكشف عن الملوثات المتبقية وقياسها وتحليلها (الجزيئات الصلبة، وبقع الزيت، والألياف، والبقايا الأيونية، وما إلى ذلك) على سطح المكونات والمنتجات الصناعية. هدفها الأساسي هو التأكد من أن نظافة سطح المنتجات تتوافق مع المواصفات الصناعية والمتطلبات الفنية للعملاء.

2. أغراض وأهمية الاختبار

· ضبط الجودة:التحقق من الأداء الفعلي لعمليات التنظيف مثل التنظيف بالموجات فوق الصوتية والتنظيف بالرش لإدارة جودة الإنتاج.

· الوقاية من مخاطر الفشل:يتجنب بشكل فعال الأعطال بما في ذلك انسداد دائرة الزيت، وتآكل المحامل ودوائر قصر المكونات، وإطالة عمر خدمة المنتج.

· الامتثال المطابقة:تلبية معايير الصناعة المخصصة والمواصفات الفنية المخصصة من العملاء في قطاعات السيارات والفضاء والطبية وغيرها.

· تحسين العملية:تتبع مصادر الملوثات، وتحسين عمليات الإنتاج والمعالجة والتنظيف بطريقة مستهدفة، وتقليل معدلات العيوب.

3. الأنواع الشائعة للملوثات المكتشفة

· ملوثات الجسيمات الصلبة:الرقائق المعدنية والغبار والألياف وبقايا الطحن والحصى والشوائب الأخرى.

· بقايا الفيلم:الأفلام العضوية مثل معالجة الزيوت ومواد التشحيم والبارافين وبقايا عوامل التنظيف.

· الملوثات الأيونية:الأملاح وبقايا التدفق وما إلى ذلك. فهي تؤثر بشدة على موثوقية المنتجات الإلكترونية وتكون بمثابة عنصر اختبار رئيسي في صناعة الإلكترونيات.

4. طرق الاختبار الأساسية

4.1 الطريقة الوزنية (تحليل الوزن)

إنها طريقة الاختبار الكمي الأكثر أساسية وعالمية. يتم جمع الملوثات الموجودة على أسطح المكونات عن طريق الرش والاستخلاص بالموجات فوق الصوتية وغيرها من الوسائل. يتم ترشيح المستخلص من خلال غشاء صغير يسهل اختراقه تم وزنه مسبقًا. يتم تجفيف الغشاء ووزنه مرة أخرى، ثم يتم حساب الكتلة الإجمالية للملوثات لكل وحدة مساحة (الوحدة المشتركة: ملجم/1000 سم²).

4.2 التحليل المجهري

· المجهر الضوئي:عد الجزيئات الموجودة على غشاء الفلتر، وتحليل توزيع حجم الجسيمات، وشاشة الجزيئات الضارة كبيرة الحجم (مثل الجزيئات ≥50μm).

· SEM-EDS (المجهر الإلكتروني الماسح مع التحليل الطيفي المشتت للطاقة):تحقيق تصوير فائق التكبير لتحليل التركيب العنصري للجزيئات بدقة، والتمييز بين الشوائب المعدنية وغير المعدنية، وتحديد مصادر التلوث.

4.3 التحليل الكيميائي

·اختبار TOC (إجمالي الكربون العضوي):قم بقياس محتوى الملوثات العضوية بدقة مثل الزيوت المتبقية وعوامل التنظيف.

· FTIR (التحليل الطيفي للأشعة تحت الحمراء لتحويل فورييه):التعرف على تركيبات الأفلام العضوية المتبقية بما في ذلك الشحوم والبوليمرات الجزيئية.

·اللوني ايون:اكتشف الأيونات الضارة المتبقية مثل أيونات الكلوريد وجذور الكبريتات، والتي يتم تطبيقها على نطاق واسع في اختبار الإلكترونيات الدقيقة والمكونات المتطورة.

5. معايير الصناعة الرئيسية

· صناعة السيارات:ISO 16232، VDA 19.1 (المعايير الأساسية السائدة)

· صناعة الطيران:AS9100، جيجابايت/تي 39095

· الصناعة الطبية:ايزو 13408-2

· المعيار الوطني للصين:GB/T 41481-2022 (مطابق لمعيار ISO 16232)

6. مجالات التطبيق الرئيسية

تُستخدم هذه التقنية على نطاق واسع في التصنيع الدقيق مع متطلبات النظافة الصارمة، وتغطي: أجزاء محرك السيارة، وحاقن الوقود، ومكونات الفرامل؛ الصمامات الهيدروليكية للطيران والمحامل وأجزاء نظام الوقود؛ المنتجات الإلكترونية مثل لوحات ثنائي الفينيل متعدد الكلور، والموصلات وأجهزة الاستشعار الدقيقة؛ أجهزة الزرع الطبية والأدوات الجراحية؛ المكونات الأساسية لبطاريات ومحركات الطاقة الجديدة.

7. إجراءات الاختبار القياسية

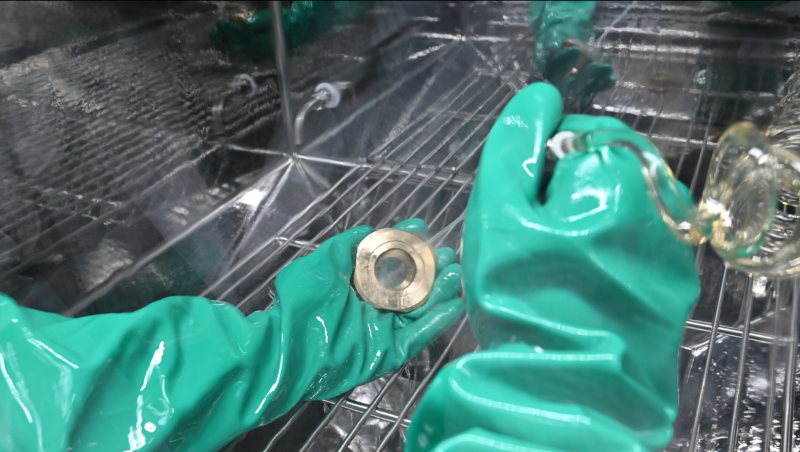

· استخراج الملوثات:جمع كافة الملوثات المتبقية على الأسطح المكونة عن طريق الرش السائل، والتذبذب بالموجات فوق الصوتية وغيرها من الطرق.

· الترشيح والإثراء:قم بتصفية المستخلص بأغشية دقيقة المسامية لاعتراض جميع الشوائب والبقايا الصلبة.

· الاختبار والتحليل المفصل:اختبار الكتلة الإجمالية للملوثات عن طريق طريقة القياس الوزني؛ حساب كمية الجسيمات وقياس حجم الجسيمات تحت المجهر؛ تحليل تركيبة الملوثات باستخدام SEM-EDS وFTIR وغيرها من المعدات.

· تقييم النتائج وإصدار التقرير:مقارنة بيانات الاختبار بالمعايير الصناعية والحدود الفنية للحكم على مؤهلات نظافة المنتج وإصدار تقارير الاختبار الرسمية.

8. الاستنتاج

باعتباره أحد الإجراءات الأساسية لمراقبة الجودة في صناعة التصنيع الدقيقة، فإن اختبار النظافة يزيل بشكل فعال الشوائب المتبقية الضارة على المكونات ويزيل مخاطر فشل المنتج المحتملة. فهو يحدد بشكل مباشر موثوقية المنتجات وسلامتها ومدة خدمتها، وقد أصبح إجراءً إلزاميًا لفحص الجودة لقطاعات التصنيع المتطورة بما في ذلك السيارات والفضاء والعلاج الطبي والإلكترونيات الدقيقة والطاقة الجديدة.
